三坐標測量儀軟件pc-dmis測量中，除“點”元素以外，其它元素都是采用整體進行測頭半徑補償?shù)姆椒?。比如測量面，先使用未補償前的球心點坐標計算出面的矢量確定面的方向，再計算出均值點確定面的位置，然后再逆著面的矢量方向，把均值點加或減一個測頭半徑，就實現了面元素的測頭半徑補償。再比如圓元素，先使用球心點坐標算出圓心和擬合圓直徑，再根據內圓和外圓在擬合圓直徑基礎上加或減一個測頭直徑，就完成了圓元素的測頭半徑補償。

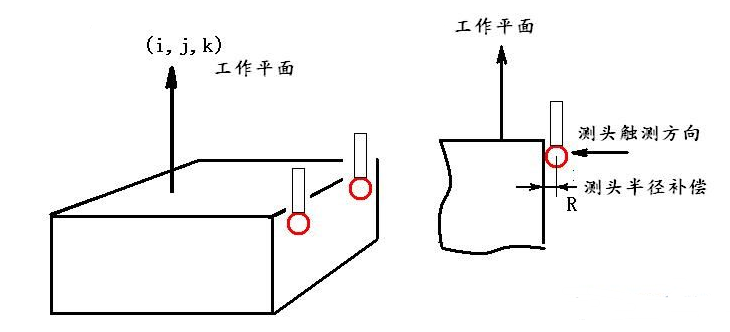

線元素是非常特殊的元素，它的測頭半徑補償存在一個確定補償方向問題。由于我們通常只能測量二維線，所以可以借助於工作平面來確定這個補償方向。因此我們在測頭線元素時，一定要選擇正確的工作平面。這個工作平面要與線的矢量方向，測頭的觸測方向都垂直。用一個直白的例子，如果我們要測量桌子側面的線，一定要選擇桌子上表面為工作平面。如果這個工作平面選擇錯了，這條線的測頭半徑的補償方向就錯了，位置也就錯了，其直線度也錯了。請記住下面這幅圖。
